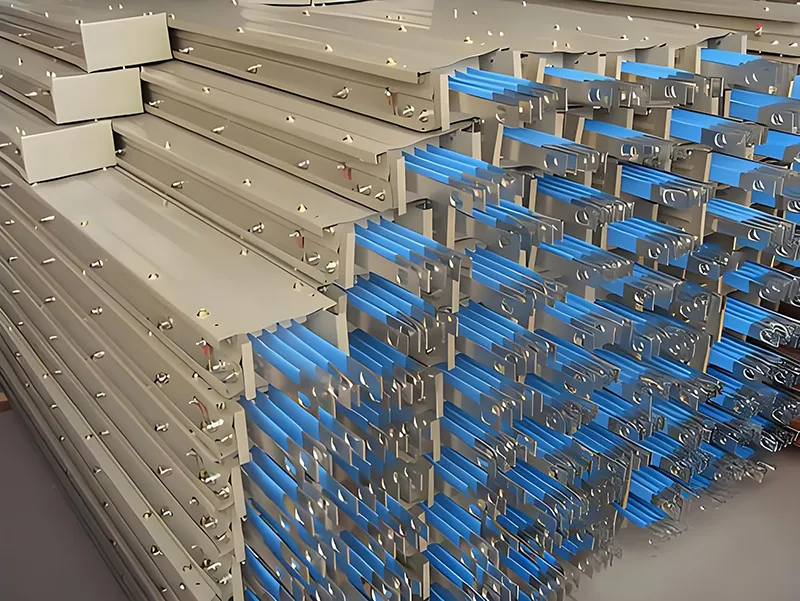

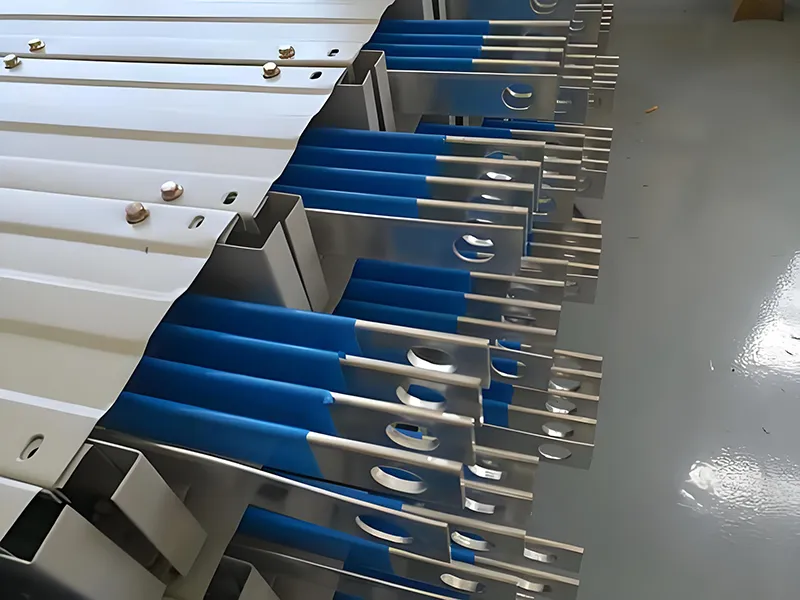

Busway isolato in aria da 2000 A

Una blindosbarra isolata in aria da 2000 A è un dispositivo di trasmissione ad alta corrente utilizzato nei sistemi di distribuzione di energia, principalmente per la trasmissione sicura ed efficiente di energia elettrica negli edifici o nei sistemi industriali. Ha una corrente nominale di 2000 A e utilizza l'aria come mezzo isolante per isolare i conduttori dall'involucro.

•Corrente nominale: 2000 Ampere

•Metodo di isolamento: isolamento dall'aria

•Tipo di apparecchiatura: sistema di condotti blindo/sbarre

In termini semplici, si tratta di un sistema di trasmissione ad alta corrente che utilizza sbarre metalliche invece dei cavi tradizionali.

Vantaggi rispetto ai cavi

Vantaggi fondamentali

1. Protezione della sicurezza, garanzie multiple

Utilizzando una struttura di isolamento in aria divisa, la distanza di sicurezza tra fase e fase e la distanza di dispersione superano di gran lunga gli standard nazionali, eliminando efficacemente i rischi di cortocircuito. I componenti di isolamento interno sono realizzati in resina epossidica ad alta resistenza, migliorando significativamente la resistenza del prodotto alla stabilità dinamica e termica e in grado di resistere a picchi di corrente di cortocircuito istantanei, proteggendo il sistema di distribuzione dell'alimentazione. Sulle prese sono installate protezioni di sicurezza, che possono essere chiuse e sigillate con sigilli di piombo in condizioni normali per impedire l'ingresso di polvere, oggetti estranei e il funzionamento accidentale. Non è necessario scollegare l'alimentazione quando si collega la scatola di giunzione; il filo di terra è sempre collegato prima di scollegarsi, migliorando ulteriormente la sicurezza operativa. Il grado di protezione del prodotto raggiunge IP40, aumentabile fino a IP54 con accessori dedicati, offrendo un'ottima resistenza alla polvere e all'umidità e adattabilità ai vari ambienti interni.

2. Dissipazione del calore ad alta efficienza, risparmio energetico e riduzione dei consumi

Il conduttore utilizza rame elettrolitico di elevata purezza con un contenuto di rame superiore al 99,99% e la superficie è stagnata, che è antiossidante, altamente conduttiva, ha una bassa resistività e una bassa perdita di potenza. Il guscio esterno è realizzato in acciaio laminato a freddo ad alta resistenza di Maanshan Iron & Steel con una struttura ondulata monopezzo, che combina eccellenti prestazioni di resistenza meccanica e dissipazione del calore. Combinato con la convezione naturale dell'aria, forma un doppio sistema di dissipazione del calore. Rispetto ai cavi tradizionali, l'aumento di temperatura è ridotto del 25% e la portata di corrente aumenta del 30%. Quando si trasporta la corrente nominale per un lungo periodo, l'aumento di temperatura delle parti conduttive è rigorosamente controllato entro l'intervallo standard, eliminando la necessità di un sistema di raffreddamento aggiuntivo e riducendo i costi operativi.

3. Installazione conveniente e adattamento flessibile

Adottando un design modulare, supporta vari metodi di connessione come sezioni diritte, curve e diramazioni a T. Può essere combinato e giuntato in modo flessibile in base ai requisiti del sito per adattarsi a diversi scenari di cablaggio. Dotato di connessione di compensazione automatica e terminali di serraggio a bullone singolo, ha un'elevata regolabilità. Il metodo di montaggio di testa fa risparmiare notevolmente i tempi di installazione e riduce i costi di manodopera. Sono forniti ampi connettori per sbarre collettrici, che supportano la diramazione flessibile delle scatole di derivazione. I carichi possono essere collegati alle unità sbarre tramite il percorso più breve. Le successive aggiunte, spostamenti o rinnovamenti delle attrezzature dell'officina non richiedono modifiche al sistema di sbarre, offrendo un'eccellente intercambiabilità. Non è necessaria alcuna sostituzione dell'involucro esterno quando cambiano i valori di corrente adiacenti.

4. Struttura robusta e durevole

L'involucro esterno è prodotto utilizzando un processo di stampaggio in un unico pezzo, che garantisce un'elevata resistenza meccanica. Con una campata di 6 m, il centro sbarre può sopportare un carico di 60 kg. In caso di variazioni di temperatura non uniformi, l'offset centrale dell'involucro non supera i 10 mm, garantendo una forte resistenza alle vibrazioni e agli urti. La superficie dell'involucro utilizza un processo di spruzzatura elettrostatica per prevenire la corrosione e la ruggine, prolungandone la durata. Tutti i componenti sono sottoposti a test rigorosi. Il prodotto ha superato i test di resistenza alla tensione e di stabilità termica a frequenza industriale, senza mostrare deformazioni significative dopo il test. In condizioni normali, la resistenza di isolamento di ciascuna sezione non è inferiore a 50 MΩ, consentendo un funzionamento sicuro a lungo termine a pieno carico, con una durata di decenni.

5. Conformità e certificazione, qualità affidabile

Qingdao Fenghua Electric Manufacturing Co., Ltd., in qualità di produttore professionale di apparecchiature per la trasmissione e la distribuzione di potenza, possiede un sistema completo di produzione e collaudo. I nostri prodotti sono sottoposti a rigorosi controlli di qualità, detengono numerosi certificati di qualificazione e tecnologie brevettate e sono conformi agli standard industriali nazionali e alle specifiche internazionali pertinenti. Attraverso il test di molteplici indicatori fondamentali come la tensione di resistenza alla frequenza industriale, la resistenza di isolamento e l'aumento di temperatura, garantiamo che ogni prodotto soddisfi gli standard di progettazione, fornendo ai clienti una garanzia di qualità affidabile.

Parametri tecnici

Scenari applicabili

La blindosbarra isolata in aria Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. 2000A, con la sua elevata capacità di trasmissione di corrente, prestazioni sicure e affidabili e metodi di installazione flessibili, è ampiamente utilizzata nei seguenti scenari:

Settore industriale: stabilimenti industriali, officine ad alto consumo energetico, linee di produzione manifatturiere, ecc., per soddisfare le esigenze di alimentazione di apparecchiature ad alta corrente;

Settore edile: grattacieli, complessi commerciali, edifici per uffici, comunità residenziali, ecc., che fungono da linea principale di distribuzione dell'energia per ottenere una distribuzione efficiente dell'energia;

Settore Energia: Sottostazioni, sale di distribuzione, collegamenti di trasformatori e armadi di distribuzione, collegamenti tra armadi di distribuzione, ecc.;

Altri scenari: data center, strutture di supporto al trasporto ferroviario, ospedali, scuole e altri luoghi con requisiti elevati di stabilità e sicurezza dell'alimentazione elettrica.

Struttura del prodotto

Il prodotto è composto da un'unità conduttrice, un'unità di supporto isolante, un'unità di alloggiamento e un'unità di connessione. Presenta una struttura compatta e dal design razionale:

Unità conduttore: barra collettrice in rame elettrolitico di elevata purezza, stagnata per un'eccellente conduttività e una ridotta perdita di potenza;

Unità di supporto dell'isolamento: componenti isolanti in resina epossidica ad alta resistenza, che forniscono isolamento fase per fase per garantire prestazioni di isolamento e migliorare la stabilità dinamica e termica;

Unità abitativa: alloggiamento in acciaio ondulato laminato a freddo in un unico pezzo, spruzzato elettrostaticamente per prevenire la corrosione e la ruggine, combinando resistenza meccanica e dissipazione del calore, fornendo anche protezione di messa a terra;

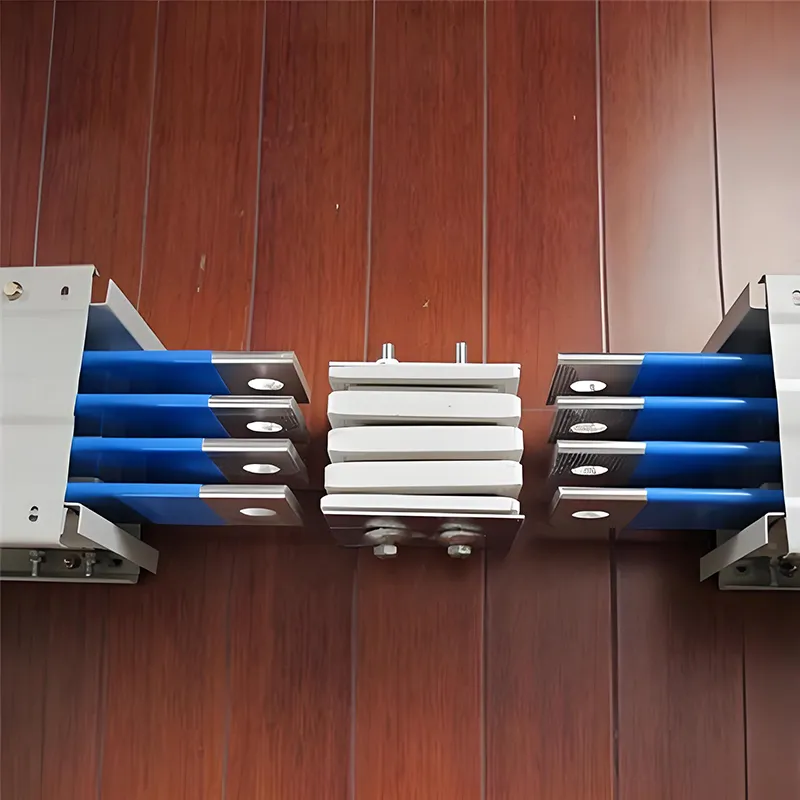

Unità di connessione: connettori compensati automaticamente e terminali di serraggio a bullone singolo per una connessione comoda e affidabile, riducendo efficacemente la resistenza di contatto.

Note d'acquisto

1. I prodotti possono essere personalizzati in diverse lunghezze e metodi di cablaggio per soddisfare le esigenze specifiche del cliente e i requisiti di cablaggio in loco.

2. Tutti i prodotti sono dotati di rapporti completi di ispezione della qualità e certificati di conformità, che supportano l'accettazione in loco.

3. Forniamo servizi di guida all'installazione professionale per assistere i clienti nel completamento dell'installazione e della messa in servizio, garantendo il normale funzionamento del prodotto.

4. Disponiamo di un sistema completo di assistenza post-vendita. Per qualsiasi problema di qualità durante il periodo di garanzia del prodotto, risponderemo tempestivamente e forniremo servizi di riparazione o sostituzione.

5. Invitiamo i clienti a contattarci per richieste, visite in loco e per discutere questioni di acquisto. Ci impegniamo a fornirti prodotti e servizi di alta qualità!

Domande frequenti

1. Quali materiali vengono utilizzati per i conduttori in una blindosbarra da 2000A?

I conduttori sono generalmente costituiti da sbarre di rame o alluminio ad alta conduttività. Le sbarre in rame garantiscono maggiore conduttività e durata, mentre le sbarre in alluminio offrono una soluzione più economica per i grandi sistemi di distribuzione dell'energia.

2. Quali sono i vantaggi dei sistemi sbarre isolati in aria?

I sistemi sbarre isolati in aria offrono numerosi vantaggi:

•Elevata capacità di carico di corrente

•Eccellente dissipazione del calore

•Installazione modulare e flessibile

•Facile manutenzione ed espansione

•Spazio di installazione inferiore rispetto ai sistemi a cavo

3. Dove viene comunemente utilizzata una blindosbarra isolata in aria da 2000 A?

Una blindosbarra isolata in aria da 2000 A è ampiamente utilizzata in:

•Impianti di produzione industriale

•Centri dati

•Edifici commerciali

•Centri commerciali

•Ospedali

•Aeroporti e snodi di trasporto

È ideale per le strutture che richiedono una distribuzione dell'energia stabile e ad alta capacità.

4. In cosa differisce una blindosbarra isolata in aria da un sistema in cavo?

Rispetto ai tradizionali cavi energia, le sbarre isolate in aria garantiscono:

•Maggiore capacità di corrente

•Migliori prestazioni termiche

•Espansione del sistema più semplice

•Connessioni più affidabili

•Installazione più rapida per grandi carichi elettrici

5. Qual è il range di tensione tipico per una blindosbarra isolata in aria da 2000 A?

La maggior parte dei sistemi sbarre isolati in aria da 2000 A sono progettati per la distribuzione a bassa tensione, in genere compresa tra 380 V e 690 V, a seconda dei requisiti del progetto e degli standard elettrici.

6. Una blindosbarra isolata in aria da 2000 A è sicura per il funzionamento a lungo termine?

SÌ. Una blindosbarra isolata in aria da 2000 A adeguatamente progettata e installata comprende involucri metallici protettivi, supporti isolanti e sistemi di messa a terra, garantendo un funzionamento sicuro e affidabile per lunghi periodi di servizio.

7. È possibile ampliare in futuro un sistema sbarre da 2000A?

SÌ. Uno dei principali vantaggi di un sistema sbarre è il suo design modulare. Ulteriori sezioni sbarre o unità di derivazione possono essere aggiunte successivamente per espandere la rete di distribuzione elettrica senza grandi ristrutturazioni.
