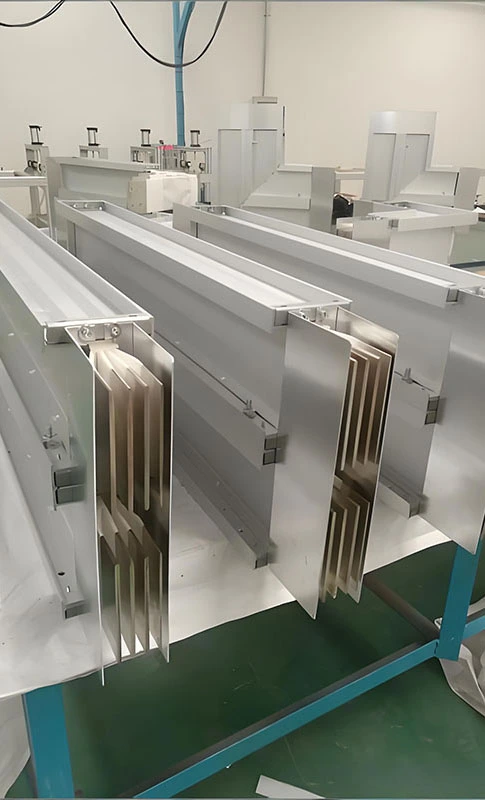

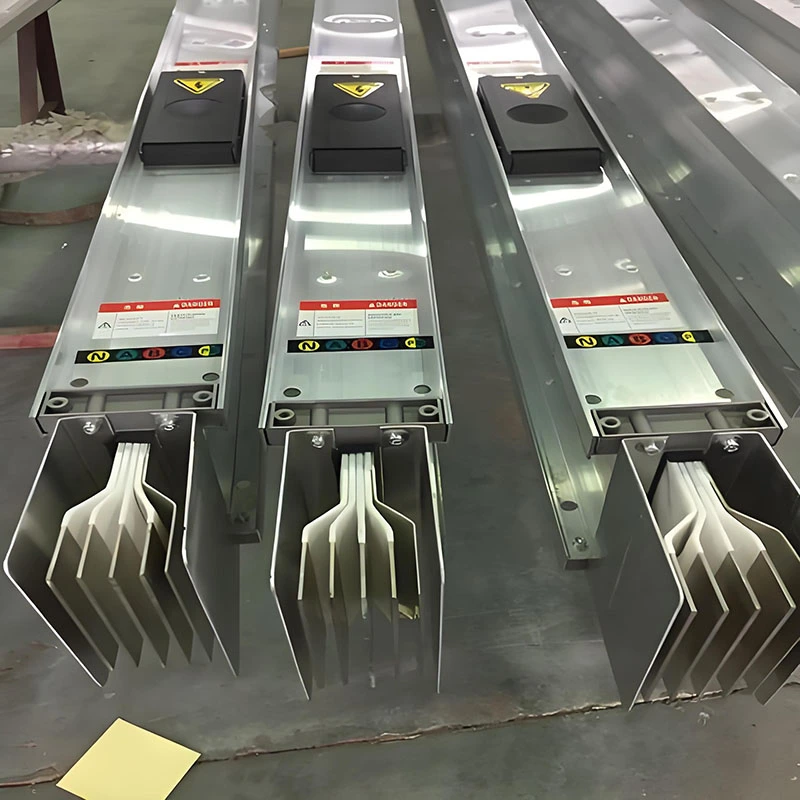

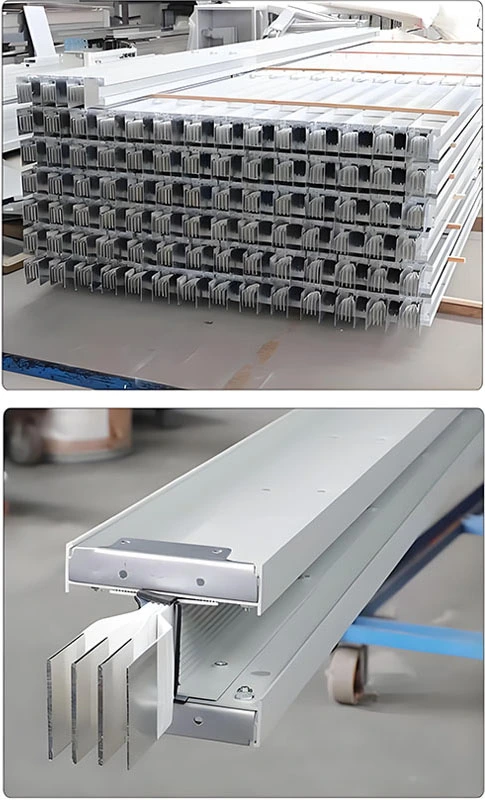

Busway chiuso a bassa corrente

Copertura di precisione per la distribuzione dell'energia a bassa corrente

La blindosbarra chiusa a bassa corrente è progettata per la distribuzione di energia a basso carico per scenari completi, con un intervallo di corrente nominale di 25 A–400 A. Supporta sistemi AC trifase a quattro o cinque fili, con tensione nominale fino a 660 V e frequenze di 50 Hz o 60 Hz. In qualità di produttore e fornitore professionale in Cina, Fenghua Electric fornisce soluzioni ideali per piccole strutture commerciali, circuiti di filiali di uffici, armadi di controllo dell'automazione e apparecchiature di laboratorio medico. Sono disponibili sia i tipi con isolamento in aria che quelli con isolamento compatto per una trasmissione di potenza flessibile e personalizzata.

Tipi di core: doppie soluzioni per diverse applicazioni

1. Busway isolato in aria

Dotato di una struttura isolante a traferro combinata con blocchi isolanti epossidici, questo sistema garantisce un'elevata resistenza di isolamento (≥100 MΩ) e resiste alla tensione di frequenza di rete di 3750 V per 1 minuto senza guasti. Il design migliora la dissipazione del calore, mantenendo la temperatura del conduttore al di sotto di 60°C e l'aumento della custodia entro 30K. L'alloggiamento è formato da acciaio laminato a freddo o lega di alluminio-magnesio con una struttura ondulata rinforzata per elevate prestazioni meccaniche. I conduttori in rame T2 di elevata purezza (≥99,95%) con placcatura in stagno garantiscono bassa resistenza e conduttività stabile. I conduttori in alluminio sono opzionali per progetti economicamente vantaggiosi.

2. Busway isolato compatto

Questo tipo utilizza resina epossidica o materiali polimerici avanzati per avvolgere strettamente i conduttori, combinati con tubi termorestringenti XLPE ignifughi, conformi agli standard ambientali RoHS. La sua struttura compatta riduce gli ingombri e previene i rischi di incendio per effetto camino, offrendo una maggiore sicurezza antincendio. Con gradi di protezione fino a IP54, funziona bene in ambienti umidi e polverosi. Il design ottimizzato riduce l'impedenza e la perdita di potenza, garantendo un'elevata efficienza di trasmissione con caduta di tensione ≤2,5% su 110 m. Il sistema di isolamento funziona in modo affidabile da -200°C a +200°C, garantendo una durata di oltre 30 anni.

Prestazioni eccezionali: standard rigorosi garantiscono un funzionamento stabile

Garanzia di qualità certificata

La blindosbarra chiusa a bassa corrente è prodotta in stretta conformità con gli standard internazionali. Ogni unità viene sottoposta a test approfonditi prima della consegna, garantendo qualità costante, prestazioni verificate e trasmissione di potenza affidabile per varie applicazioni.

Livello di protezione elevato (IP40–IP65)

La custodia è progettata con gradi di protezione da IP40 a IP65, con gradi più elevati disponibili per uso esterno. La tecnologia avanzata di rivettatura a perforazione crea una struttura senza giunture e completamente chiusa, migliorando le prestazioni di tenuta e prevenendo efficacemente l'ingresso di polvere e umidità. È particolarmente adatto per ambienti difficili come umidità elevata, climi marini e condizioni di nebbia salina, con una resistenza comprovata attraverso test di nebbia salina di 2.000 ore.

Forte resistenza al cortocircuito e alle vibrazioni

Il sistema è caratterizzato da un'eccellente capacità di resistenza al cortocircuito. La custodia in alluminio o acciaio a basso magnetismo riduce le perdite per correnti parassite e l'aumento termico, migliorando l'efficienza del trasporto di corrente. Le strutture ammortizzanti integrate proteggono i conduttori interni e i componenti isolanti dalle vibrazioni meccaniche e dagli impatti esterni. Le connessioni flessibili e i cuscinetti isolanti in gomma migliorano ulteriormente la stabilità del sistema quando collegato a trasformatori o apparecchiature di distribuzione.

Sistema di messa a terra sicuro ed efficiente

Il design di messa a terra integrato utilizza un involucro in lega di alluminio altamente conduttivo con un'area della sezione trasversale significativamente più grande del conduttore stesso. Ciò garantisce una bassa resistenza di terra, rispettando gli standard di sicurezza e fornendo una protezione affidabile sia per le apparecchiature che per gli operatori.

Installazione e manutenzione convenienti: riduzione dei costi totali del ciclo di vita del progetto

Metodi di installazione flessibili: supporta l'installazione multidirezionale, sia orizzontale che verticale, e può essere rapidamente fissato a montanti elettrici, locali tecnici o soffitti utilizzando staffe di montaggio. Il design modulare facilita il rapido assemblaggio; le sezioni standard sono disponibili in lunghezze di 3 m, 6 m o 8 m (personalizzabili in base alle specifiche dell'utente). Inoltre, le prese di derivazione possono essere posizionate in qualsiasi luogo desiderato in base alle esigenze del cliente, purché la distanza tra le uscite non sia inferiore a 0,6 metri. Questa flessibilità consente una comoda espansione futura della capacità e adeguamenti del percorso, accorciando significativamente il ciclo di installazione.

Dettagli di progettazione incentrati sull'utente

Le unità di derivazione hanno una durata di inserimento/disinserimento di ≥200 cicli. In combinazione con connettori dotati di design con prevenzione degli errori di fase, il rischio di errori di installazione è drasticamente ridotto.

Utilizzando un metodo di installazione con giunzione di testa, il fissaggio dei bulloni di connessione richiede solo una singola chiave, rendendo l'operazione semplice e senza sforzo. Tutti i prodotti con valori di corrente diversi utilizzano una piastra di copertura standardizzata, garantendo un elevato grado di standardizzazione, forte intercambiabilità e comoda adattabilità dell'interfaccia per le regolazioni della capacità.

Dotato di giunti di dilatazione ondulati, il sistema consente due gradi di libertà di regolazione, sia in orizzontale che in verticale. Ciò non solo compensa l'espansione e la contrazione causate dalle fluttuazioni di temperatura, ma compensa anche le deviazioni strutturali derivanti dall'assestamento delle fondazioni. Questa innovazione risolve i difetti dei tradizionali dispositivi di espansione a piastra scorrevole, come scarsi livelli di protezione, installazione scomoda e funzionamento inaffidabile.

Schema di manutenzione semplificato: la manutenzione ordinaria richiede solo controlli periodici della tenuta del connettore e dell'integrità della custodia. In caso di problemi quali la ridotta resistenza dell'isolamento, i componenti interni possono essere asciugati tramite un breve periodo di funzionamento a vuoto. Qualora si verificasse un surriscaldamento localizzato, il problema può essere risolto rapidamente risolvendo i problemi dei punti di connessione o regolando il carico, con conseguenti bassi costi di manutenzione.

Scenari applicativi tipici

La blindosbarra chiusa a bassa corrente è ampiamente utilizzata in:

▪Uffici commerciali per distribuzione energia elettrica impianti ed illuminazione

▪Sistemi di automazione industriale per quadri elettrici e PLC

▪Ambienti medici e di laboratorio che richiedono energia stabile e pulita

▪Realizzare infrastrutture per impianti di bassa tensione e di emergenza

▪Miglioramenti di fabbrica dove è richiesto un retrofitting efficiente

Guida alla selezione: requisiti del progetto scientificamente corrispondenti

Selezione del valore nominale della corrente: selezionare il valore nominale appropriato in base alla corrente di carico effettiva; si consiglia di includere un margine di sicurezza del 10%–20% per soddisfare le future esigenze di espansione della capacità e garantire la stabilità del prodotto a lungo termine.

Selezione del tipo di isolamento: per ambienti asciutti con temperature ambiente basse e fluttuazioni di corrente minime, i sistemi isolati in aria sono la scelta preferita; per ambienti con spazio limitato, elevata umidità o polverosi, si consigliano sistemi isolati compatti.

Determinazione della classe di protezione: per scenari interni standard, è sufficiente una classificazione IP40; per ambienti esterni o umidi/polverosi garantire un grado di protezione almeno IP54; per ambienti con clima marino si consigliano prodotti con classe di protezione superiore.

Considerazioni sui materiali dei conduttori: per progetti che comportano carichi elevati sostenuti o che richiedono stabilità eccezionale, i conduttori in rame sono la scelta preferita; per progetti con budget limitati e fluttuazioni di carico minime, è possibile selezionare conduttori in lega di alluminio.

Personalizzazione per esigenze speciali: se avete esigenze specifiche riguardanti ambienti di installazione, valori di corrente o caratteristiche funzionali, contattate il nostro team di professionisti; ti forniremo una soluzione di prodotto personalizzata su misura per le tue esigenze.
