Caratteristiche dei condotti sbarre compatti

Condotto sbarre compattoè un componente fondamentale nei sistemi di distribuzione dell'energia a bassa tensione utilizzati per la trasmissione di correnti elevate. Le sue caratteristiche distintive includono una struttura compatta, un'efficiente dissipazione del calore, un elevato grado di protezione e un'elevata capacità di trasporto di corrente. È ampiamente utilizzato in scenari in cui lo spazio è limitato, sono coinvolte correnti elevate e sono richiesti elevati livelli di protezione, distinguendolo in modo significativo dai sistemi di condotti sbarre isolati in aria. Di seguito è riportata una ripartizione dettagliata delle sue funzionalità, classificate in vantaggi principali, caratteristiche chiave, scenari applicabili e limitazioni:

Struttura principale e caratteristiche prestazionali

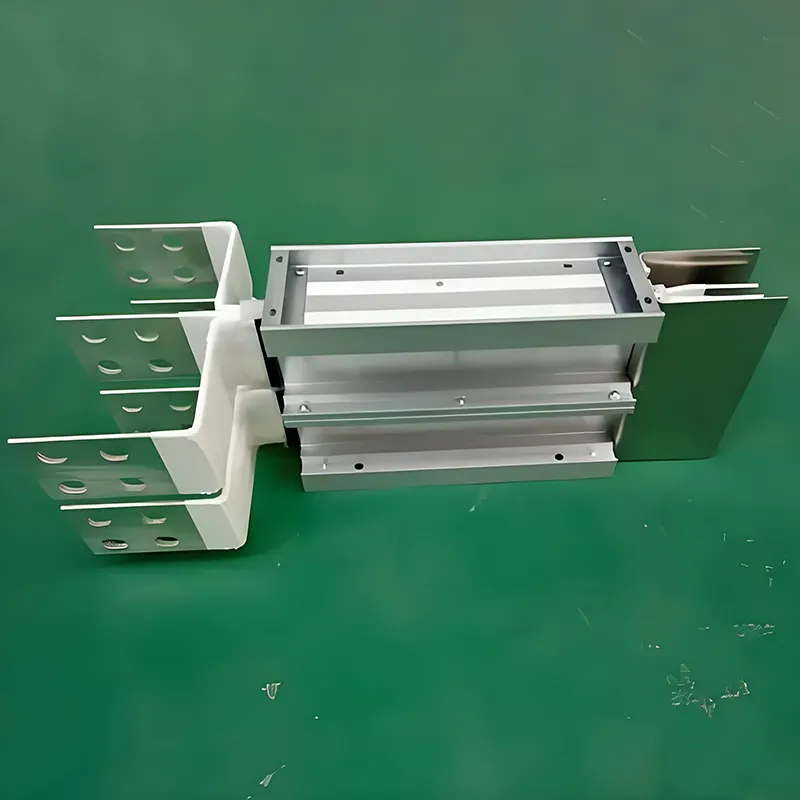

Design compatto per risparmiare spazio: i conduttori e gli strati isolanti si adattano perfettamente insieme senza spazi d'aria superflui; di conseguenza il volume ed il peso complessivo sono notevolmente inferiori rispetto a quelli dei condotti sbarre isolati in aria. In ambienti con vincoli di spazio, come grattacieli, data center e officine densamente piene di apparecchiature, questo design riduce drasticamente l'ingombro spaziale richiesto per l'installazione, rappresentando uno dei vantaggi più importanti dei condotti sbarre compatti.

Elevata capacità di trasporto di corrente e basse perdite: i conduttori sono disposti l'uno vicino all'altro, determinando brevi percorsi di dissipazione del calore. In combinazione con la conduttività termica e le proprietà di dissipazione del calore dell'involucro metallico, il sistema presenta un aumento della temperatura inferiore. Ciò gli consente di trasportare correnti nominali più elevate all'interno dello stesso volume fisico (raggiungendo fino a 6300 A e oltre). Inoltre, la caduta di tensione è minima e le perdite di trasmissione dell'energia elettrica sono inferiori a quelle dei cavi tradizionali e dei condotti sbarre isolati in aria, con conseguente maggiore efficienza di distribuzione dell'energia.

Elevato grado di protezione per ambienti complessi: impiegando una struttura completamente chiusa con un design integrato per l'isolamento e l'involucro, il sistema raggiunge in genere un grado di protezione di ingresso (IP) di IP54 o IP66, con alcuni modelli che raggiungono IP68. È in grado di resistere ad ambienti industriali caratterizzati da umidità, polvere e gas leggermente corrosivi; può essere utilizzato anche in ambienti esterni (che richiedono misure di protezione specifiche), offrendo un campo di applicazione molto più ampio di quello dei condotti sbarre con isolamento in aria.

Prestazioni elettriche e meccaniche superiori:

Stabilità elettrica: i conduttori sono ancorati saldamente, dimostrando una forte capacità di resistenza ai cortocircuiti nonché un'eccellente stabilità dinamica e termica, consentendo al sistema di sopportare lo shock di guasti da cortocircuito ad alta corrente.

Resistenza meccanica: l'involucro in metallo è caratterizzato da un design stampato in un unico pezzo integrato che offre un'elevata resistenza agli urti e alle vibrazioni, rendendolo adatto per l'installazione in ambienti soggetti a vibrazioni come impianti industriali e locali tecnici su larga scala.

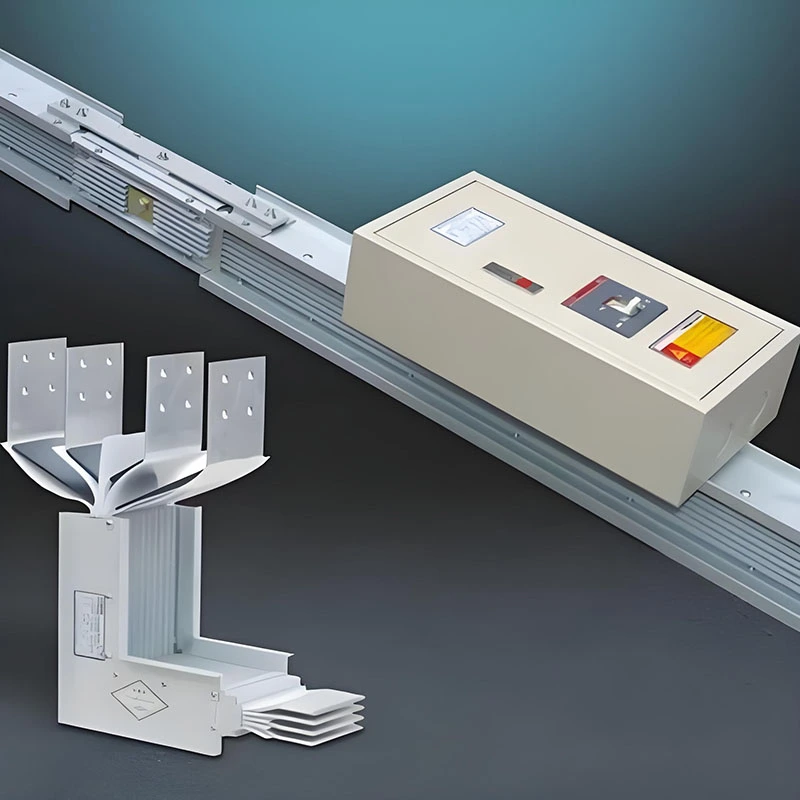

Presa flessibile e installazione comoda: il sistema supporta il posizionamento di punti di derivazione in qualsiasi posizione desiderata lungo la sbarra collettrice, consentendo la rapida fornitura di energia ai carichi tramite unità di derivazione a innesto. Questa adattabilità soddisfa i requisiti per gli adeguamenti del carico e i progetti di espansione della capacità. Inoltre, l'approccio modulare alla produzione e all'installazione facilita una costruzione rapida, mentre la successiva manutenzione e la sostituzione dei componenti rimangono relativamente convenienti. II. Caratteristiche dei materiali e del processo

Materiali isolanti specializzati

Lo strato isolante centrale utilizza tipicamente pellicole isolanti ignifughe e resistenti alle alte temperature o materiali di rivestimento in polvere. Questi materiali offrono prestazioni di isolamento stabili nonché eccellenti proprietà ignifughe e anti-invecchiamento, pienamente conformi agli standard di sicurezza per i sistemi di distribuzione dell'energia a bassa tensione.

Selezione di conduttori di alta qualità

Come elementi conduttivi primari vengono generalmente utilizzate sbarre in rame o alluminio. Le loro superfici sono sottoposte a trattamenti anticorrosione, come la stagnatura, per ridurre al minimo la resistenza di contatto e migliorare sia l'efficienza conduttiva che la durata.

Scenari applicabili e limitazioni

Scenari applicabili

Principali condotti di distribuzione e sistemi di alimentazione a livello del pavimento in grattacieli;

Luoghi con spazio limitato e requisiti rigorosi per i livelli di protezione, come data center, locali tecnici, grandi centri commerciali e ospedali;

Sistemi di alimentazione per apparecchiature che operano con carichi ad alta corrente o in ambienti complessi, come impianti industriali, impianti metallurgici e impianti chimici;

Sistemi di distribuzione dell'energia soggetti a severi vincoli di spazio di installazione o che richiedono frequenti espansioni e modifiche della capacità.
