Busway sandwich 1600A

La sbarra sandwich 1600A è un sistema di distribuzione a bassa tensione ad alte prestazioni progettato per applicazioni di grande corrente. Caratterizzato da una struttura a sandwich compatta con conduttori isolati in rame o alluminio, garantisce elevata capacità di carico, basso aumento di temperatura e impedenza minima, fornendo un'erogazione di potenza stabile e affidabile.

Caratteristiche principali:

Capacità di corrente elevata: nominale 1600 A per impianti industriali, grattacieli, data center e complessi commerciali.

Struttura a sandwich: il design del conduttore a strati e dell'isolamento garantisce sicurezza, efficiente dissipazione del calore e installazione salvaspazio.

Bassa temperatura e bassa impedenza: il design ottimizzato riduce la perdita di energia e migliora l'efficienza del sistema.

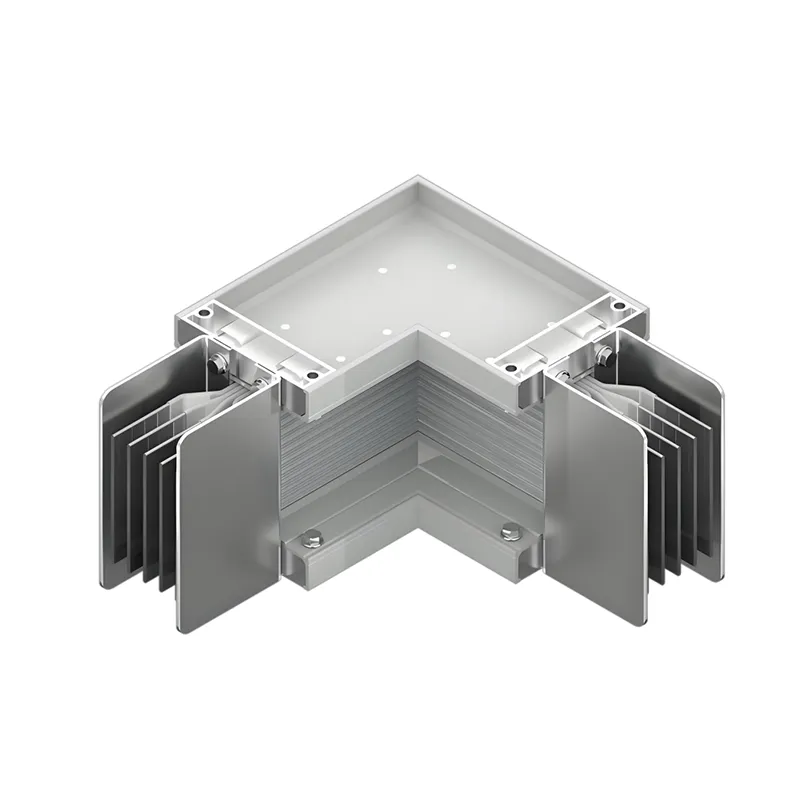

Installazione flessibile: modulare, supporta tratti rettilinei, diramazioni e layout personalizzati per espansioni future.

Sicurezza e affidabilità: testato per cortocircuito, resistenza alla tensione e aumento della temperatura; conforme agli standard CCC e IEC.

Parametri tecnici

Perché scegliere la nostra blindosbarra sandwich 1600A?

Produttore professionale: anni di esperienza nella produzione di busbus a bassa tensione.

Soluzioni personalizzate: dimensioni, valori correnti e layout non standard disponibili.

Garanzia di qualità: ogni unità viene sottoposta a severi test prima della consegna.

Supporto tecnico: consulenza tecnica, progettazione e guida all'installazione fornite.

Parole chiave per l'approvvigionamento: blindosbarra 1600A, blindosbarra a bassa tensione, blindosbarra sandwich, blindosbarra ad alta corrente, distribuzione di energia industriale, blindosbarra modulare, blindosbarra compatta.

Vantaggi fondamentali

1. Alta conduttività, bassa perdita: efficienza energetica e alte prestazioni

I conduttori in rame elettrolitico di grado T2 mostrano una resistività di ≤0,01777 Ω·mm²/m a 20°C e una conduttività superiore al 98%, superando di gran lunga quella dei normali materiali in rame. Questa caratteristica riduce notevolmente la perdita di energia durante la trasmissione di potenza; a lungo termine, consente alle imprese di realizzare risparmi sostanziali sui costi dell’elettricità. Inoltre, la superficie dei conduttori in rame può essere facoltativamente trattata con placcatura in stagno o argento per migliorare efficacemente la resistenza all'ossidazione e alla corrosione, ridurre la resistenza di contatto, prolungare la durata dei punti di connessione e ridurre le spese di manutenzione future.

2. Struttura compatta: utilizzo dello spazio ottimizzato

L'esclusivo design "sandwich", caratterizzato da conduttori di fase strettamente impilati, comprime la distanza elettrica tra i conduttori a soli 6–10 mm, eliminando così completamente i traferri tra le fasi. Rispetto ai tradizionali sistemi di condotti sbarre, questo design riduce il volume complessivo di oltre il 30% mantenendo una capacità di trasporto di corrente equivalente. Ciò consente un'installazione flessibile in ambienti con vincoli di spazio, come montanti elettrici e officine ad alta densità di apparecchiature, migliorando significativamente l'efficienza dell'utilizzo dello spazio e creando maggiori possibilità per i layout degli edifici e la disposizione delle apparecchiature.

3. Dissipazione efficiente del calore: funzionamento stabile

I conduttori in rame possiedono un'eccellente conduttività termica, consentendo al calore di essere trasferito rapidamente attraverso lo strato isolante all'involucro metallico. L'involucro è realizzato in lega di alluminio-magnesio e presenta un design integrato con alette di dissipazione del calore; ciò aumenta la superficie di oltre il 30% rispetto agli involucri standard, consentendo una dissipazione del calore altamente efficiente attraverso un doppio meccanismo di convezione e irraggiamento. Durante il funzionamento alla corrente nominale, l'aumento di temperatura sui terminali di collegamento rimane ≤60K, mentre l'aumento di temperatura dell'involucro rimane ≤30K. Ciò garantisce temperature di funzionamento stabili a lungo termine per il sistema di condotti sbarre, prevenendo efficacemente l'invecchiamento dell'isolamento e il degrado delle prestazioni causato dal surriscaldamento, e garantendo così l'affidabilità del sistema di distribuzione dell'energia.

4. Protezione completa: adattabile ad ambienti complessi

L'involucro metallico completamente chiuso è sottoposto a trattamenti superficiali, come anodizzazione, elettroforesi o rivestimento ignifugo, per fornire una protezione multilivello che va da IP54 a IP68. I modelli standard offrono protezione da polvere e schizzi, soddisfacendo i requisiti operativi dei tipici impianti industriali ed edifici commerciali. I modelli impermeabili forniscono protezione contro l'immersione a breve termine o addirittura continua, rendendoli adatti ad ambienti umidi come tunnel sotterranei e impianti di trattamento delle acque. I modelli resistenti al fuoco sono in grado di mantenere l'alimentazione per oltre 180 minuti a temperature estreme di 960°C, fornendo una protezione affidabile per i circuiti di sicurezza antincendio e i sistemi di alimentazione di emergenza. Inoltre, la struttura "sandwich" è priva di canali d'aria continui, eliminando così sostanzialmente l'"effetto camino" durante un incendio e migliorando le prestazioni di sicurezza antincendio del sistema.

5. Design modulare per una comoda installazione

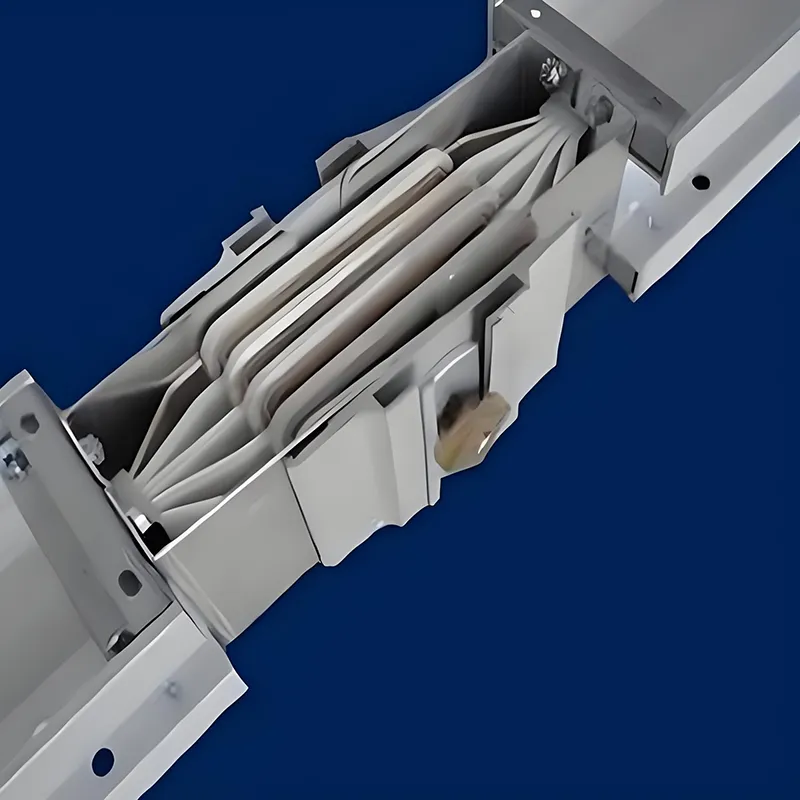

Il sistema sbarre utilizza unità modulari standard prefabbricate in fabbrica. Durante l'installazione in loco, queste unità vengono collegate rapidamente utilizzando bulloni a coppia controllata a doppia estremità e molle a disco. Questo design consente tolleranze di installazione di ±4 mm, riducendo significativamente la complessità della costruzione e i costi di tempo. Le unità plug-in possono essere inserite o rimosse dalla blindosbarra in qualsiasi posizione mentre il sistema rimane sotto tensione; il design di messa a terra "primo a connettersi, ultimo a disconnettersi" garantisce la sicurezza operativa. Inoltre, il sistema supporta un minimo di 200 cicli plug-in/plug-out, consentendo un adattamento flessibile a requisiti quali la regolazione della linea di produzione e l'espansione delle apparecchiature, facilitando al contempo una più facile manutenzione e modifica in futuro.

Scenari applicativi

1. Settore della produzione industriale

Nelle officine di produzione di settori quali quello automobilistico, della lavorazione meccanica, della metallurgia e dei prodotti chimici, i sistemi di condotti sbarre di tipo sandwich con conduttori in rame forniscono una dorsale di alimentazione principale stabile per apparecchiature ad alta potenza, inclusi motori di grandi dimensioni, macchinari per saldatura e linee di produzione automatizzate. La loro elevata capacità di trasporto di corrente è in grado di gestire le condizioni di carico pesante associate al frequente avvio e arresto dei macchinari, mentre il loro design modulare plug-in facilita le regolazioni della linea di produzione e l'aggiunta di nuove apparecchiature, aiutando così le aziende a raggiungere una produzione altamente efficiente.

2. Data Center e strutture sanitarie

I cluster di server nei data center e le apparecchiature mediche su larga scala negli ospedali richiedono livelli eccezionalmente elevati di continuità e stabilità nella loro alimentazione elettrica. Le caratteristiche di basse perdite di questo sistema di condotti sbarre riducono al minimo lo spreco di energia durante la trasmissione di potenza. Inoltre, le varianti di prodotto intelligenti possono integrare moduli di monitoraggio della temperatura e della corrente, consentendo il funzionamento e la manutenzione a distanza tramite RS485 o trasmissione wireless; ciò consente il monitoraggio in tempo reale dello stato delle apparecchiature, fornendo una garanzia di alimentazione affidabile per carichi critici.

3. Distribuzione dell'energia elettrica negli edifici a molti piani

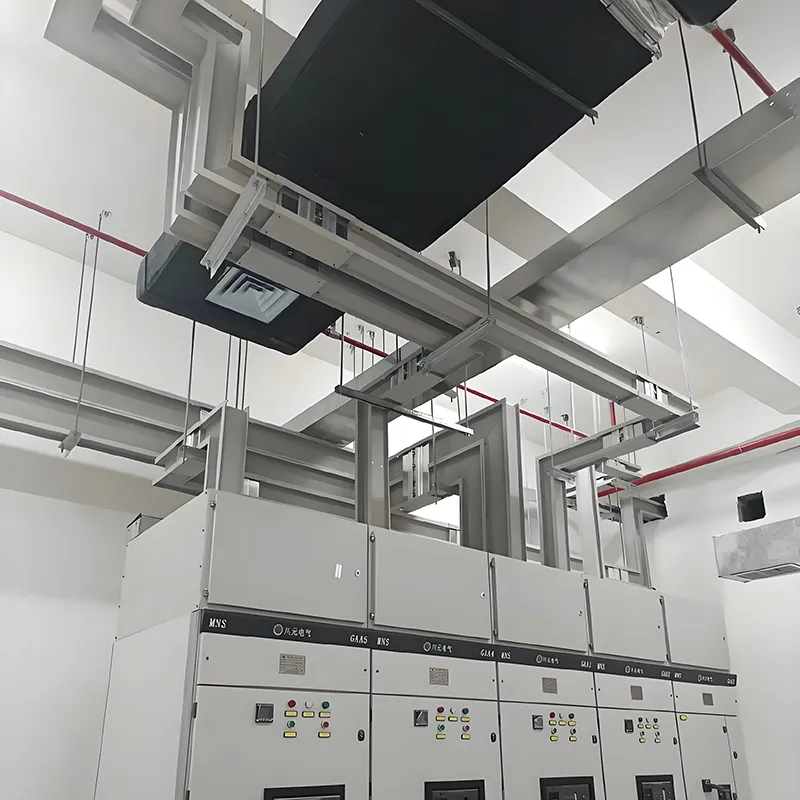

All'interno delle colonne montanti della distribuzione elettrica dei grattacieli, i condotti sbarre di tipo sandwich con conduttori in rame sono installati verticalmente per fungere da linee di alimentazione principale per ciascun piano. La loro struttura compatta conserva spazio prezioso nell'albero, mentre il loro efficiente design di dissipazione del calore garantisce stabilità durante la trasmissione di potenza verticale a lunga distanza, fornendo un'alimentazione equilibrata e affidabile a ogni piano di edifici per uffici, hotel, complessi residenziali e strutture simili.

4. Condizioni ambientali particolari

Per ambienti speciali caratterizzati da elevata umidità, corrosività o polvere, come tunnel sotterranei, sistemi di trasporto ferroviario e strutture costiere, sono disponibili varianti di condotti sbarre impermeabili e resistenti alla corrosione. I condotti sbarre in resina, con grado di protezione IP68, sono realizzati senza involucro metallico e sono completamente stagni; questo design garantisce un funzionamento stabile e a lungo termine in ambienti difficili, prevenendo efficacemente guasti alle apparecchiature causati da fattori ambientali avversi.

Garanzia di qualità e impegno nel servizio

Diamo costantemente priorità alla qualità sopra ogni altra cosa. Tutti i nostri condotti sbarre di tipo sandwich con conduttore in rame sono sottoposti a rigorosi test di fabbrica, tra cui test di tensione di resistenza alla frequenza industriale, test di aumento della temperatura e test di corrente di tenuta di breve durata, per garantire la piena conformità agli standard nazionali e internazionali. Inoltre, forniamo ai nostri clienti un servizio di assistenza completo:

Guida professionale alla selezione dei prodotti: offriamo soluzioni personalizzate di selezione dei prodotti su misura per i requisiti di alimentazione specifici di ciascun cliente, l'ambiente di installazione e altri fattori rilevanti. Servizi di installazione in loco: il nostro esperto team di installazione fornisce consulenza in loco e servizi di installazione, garantendo la corretta installazione e il funzionamento stabile dei nostri prodotti.

Supporto e manutenzione post-vendita: abbiamo istituito un sistema completo di supporto e manutenzione post-vendita per rispondere tempestivamente alle esigenze di riparazione e manutenzione dei clienti, salvaguardando il funzionamento a lungo termine dell'apparecchiatura.

Domande frequenti

1. Che cos'è una blindosbarra sandwich 1600A?

Una blindosbarra sandwich da 1600 A è un sistema di distribuzione dell'energia a bassa tensione con una struttura compatta a strati (sandwich), progettata per trasportare grandi correnti in modo sicuro ed efficiente in applicazioni industriali, commerciali e di edifici a molti piani.

2. Quali sono i principali vantaggi?

▪Elevata capacità di corrente (1600A)

▪Basso aumento di temperatura e bassa impedenza

▪Sicuro e affidabile con protezione da cortocircuito

▪Design modulare per installazione ed espansione flessibili

3. Dove viene solitamente utilizzato?

▪Fabbriche industriali e linee di produzione

▪Grattacieli, hotel e appartamenti

▪Data center e sale server

▪Centri commerciali e grandi strutture pubbliche

4. Può essere personalizzato?

Sì, la nostra blindosbarra sandwich da 1600 A può essere personalizzata per lunghezze, layout, valori di corrente e interfacce di connessione non standard in base ai requisiti del progetto.

5. Quanto è semplice l'installazione?

Il design modulare e compatto consente tratti rettilinei, diramazioni e una rapida installazione in loco, riducendo manodopera e tempi di installazione.

6. Quali standard di sicurezza soddisfa?

La nostra blindosbarra è testata per cortocircuito, resistenza alla tensione e aumento della temperatura, rispettando CCC, IEC e altri standard di distribuzione a bassa tensione.

7. Come scegliere la blindosbarra giusta per il mio progetto?

Considerare la classificazione attuale, la lunghezza, l'ambiente di installazione e le esigenze di espansione. Il nostro team tecnico fornisce consulenza e supporto alla progettazione per selezionare la soluzione ottimale.

8. Come mantengo la blindosbarra?

Si consigliano ispezioni regolari per rilevare polvere, collegamenti allentati e monitoraggio della temperatura. È necessaria una manutenzione minima grazie al robusto design a sandwich.
