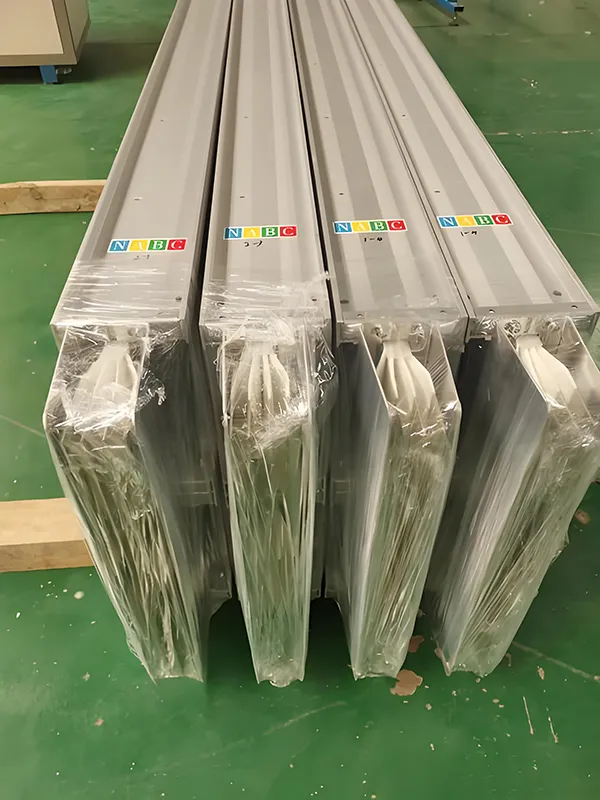

Busway sandwich a bassa tensione

Grazie alla sua struttura compatta, all'eccellente dissipazione del calore e alla robusta capacità di trasporto di corrente, la sbarra sandwich a bassa tensione è emersa come la scelta principale nei moderni sistemi di distribuzione dell'energia.

Struttura del nucleo e configurazione dell'isolamento

•Materiale conduttore: rame elettrolitico di elevata purezza (purezza ≥ 99,9%); la superficie può essere facoltativamente argentata o stagnata per migliorare la conduttività e la resistenza all'ossidazione.

Materiali isolanti:

•Tipo standard: utilizza materiali isolanti di Classe B o superiori (resistenza alla temperatura: 130°C), come pellicola di poliestere, nastro di mica, ecc., per garantire affidabilità operativa a lungo termine.

•Tipo resistente al fuoco: utilizza uno strato composito di nastro di mica e gomma siliconica ceramizzante, in grado di mantenere le prestazioni di isolamento anche a temperature elevate comprese tra 600°C e 1000°C.

•Tipo impermeabile/resistente alla corrosione: presenta incapsulamento tramite fusione di resina poliestere-immidica o epossidica di Classe H; la classe di isolamento raggiunge la Classe H (180°C), offrendo una durata di servizio superiore a 50 anni.

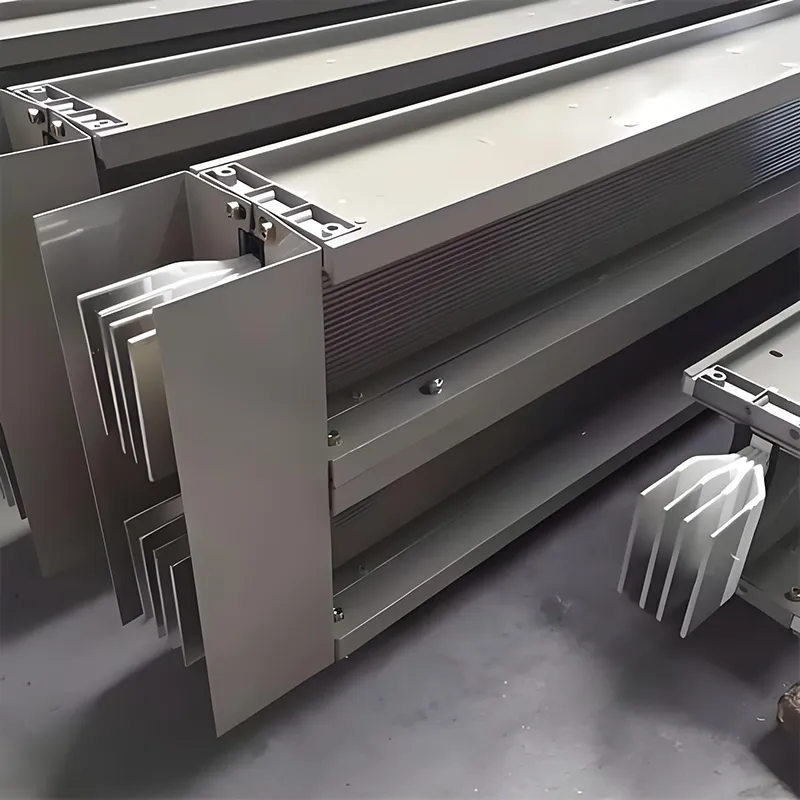

•Caratteristiche della struttura "sandwich": i conduttori di fase sono strettamente impilati e compressi senza spazi d'aria; il gruppo è completamente incapsulato e stampato sotto pressione, riducendo significativamente la reattanza e la caduta di tensione.

Principali parametri elettrici e di sicurezza

Aumento della temperatura e controllo delle prestazioni termiche

Limiti di aumento della temperatura (a una temperatura ambiente di 40°C):

Morsetti di collegamento: ≤ 60 K (ovvero un massimo di 100°C)

Custodia metallica: ≤ 30 K (ovvero un massimo di 70°C)

Superficie isolante: ≤ 40 K (ovvero massimo 80°C)

Meccanismo di dissipazione del calore:

Il calore generato dai conduttori viene condotto attraverso lo strato isolante all'involucro metallico, dove viene successivamente dissipato per convezione e irraggiamento.

L'involucro in lega di alluminio presenta un design integrato delle alette del dissipatore di calore, che migliora l'efficienza di dissipazione del calore di oltre il 30%.

Limiti di resistenza termica:

Tipo standard: temperatura operativa a lungo termine ≤ 130°C

Tipo resistente al fuoco: in grado di mantenere l'alimentazione continua per oltre 90 minuti a 960°C

Tipo in resina colata: in grado di funzionare in modo stabile in un intervallo di temperatura ambientale compreso tra -40°C e 130°C

Classe di protezione (codice IP) e ambienti applicabili

Caratteristiche Meccaniche e di Installazione

Materiale della custodia:

Lega di alluminio: leggera, resistente alla corrosione e offre un'eccellente dissipazione del calore; adatto per l'uso come conduttore di terra protettivo (PE).

Acciaio laminato a freddo: elevata resistenza strutturale; se rivestito con vernice ignifuga è adatto per applicazioni resistenti al fuoco.

Colata di resina: presenta un involucro non metallico e fornisce una "protezione a quattro vie" completa: impermeabilità, resistenza alla corrosione, resistenza all'esplosione e impermeabilità alla polvere.

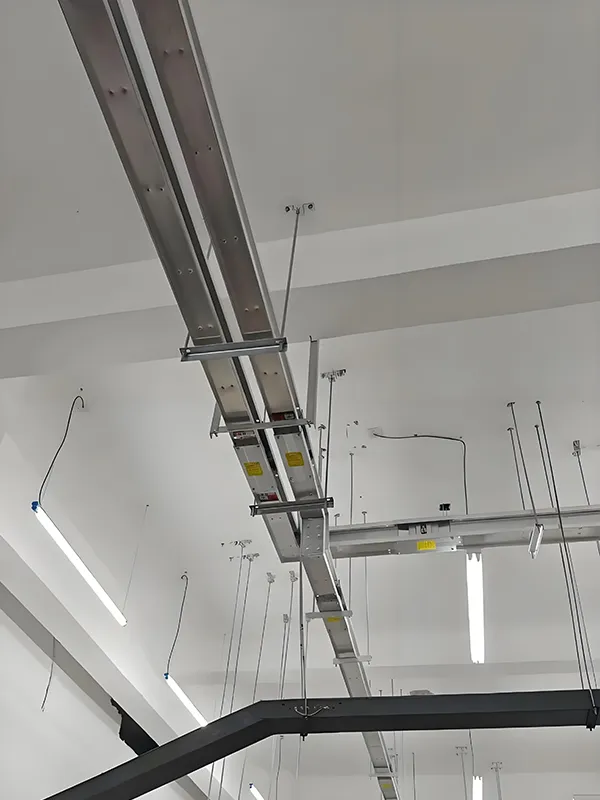

Metodo di installazione:

Supporta il montaggio a sospensione orizzontale o verticale, con un intervallo di tolleranza regolabile di ±4 mm.

Spaziatura supporti/ganci: ≤3 m per sezioni diritte; ≤1,5m per tratti curvi.

Tecnologia di connessione:

Connessione rapida a bullone singolo: dotata di un meccanismo di controllo della coppia per garantire una resistenza di contatto minima.

Connettori intelligenti: supportano le funzionalità di monitoraggio della manutenzione, riducendo così il rischio di guasti operativi.

Estensione delle tecnologie specializzate

Condotto sbarre resistente al fuoco (tipo NH)‌

Grado di resistenza al fuoco: opzioni selezionabili di 1 ora, 1,5 ore, 2 ore o 3 ore

Strato di isolamento termico: feltro in fibra di silicato di alluminio (resistenza alla temperatura: 1250 °C)

Rivestimento esterno: Vernice ignifuga intumescente; aumenta rapidamente la conduttività termica in caso di esposizione al fuoco ritardando il trasferimento di calore

Canalina per sbarre collettrici impermeabile (tipo in resina)‌

Grado di protezione: IP67–IP68

Materiale isolante: resina poliestere insatura + riempitivi inorganici, interamente stampata in fusione

Scenari applicativi: transito ferroviario, impianti chimici, strutture costiere e altri ambienti corrosivi o umidi

Condotti sbarre intelligenti

Integra moduli di misurazione della temperatura, monitoraggio della corrente e allarme di perdita.

Supporta la trasmissione RS485 o wireless per l'integrazione nei sistemi di automazione degli edifici.

Domande frequenti

1. Che cos'è una blindosbarra sandwich a bassa tensione?

Una blindosbarra sandwich a bassa tensione è un sistema di distribuzione dell'energia busway compatto che utilizza conduttori strettamente impilati con isolamento tra le fasi, fornendo elevata capacità di corrente, bassa impedenza e trasmissione di potenza efficiente per edifici moderni e impianti industriali.

2. Quali sono i vantaggi di una blindosbarra sandwich rispetto ai cavi tradizionali?

Rispetto ai cavi tradizionali, un sistema di condotti sbarre sandwich offre una migliore dissipazione del calore, una maggiore capacità di trasporto di corrente, un'installazione più semplice ed un'espansione flessibile, rendendolo ideale per grandi progetti di distribuzione dell'energia.

3. Dove viene comunemente utilizzata la blindosbarra sandwich a bassa tensione?

È ampiamente applicato in data center, edifici commerciali, fabbriche, aeroporti, centri commerciali e grattacieli dove è richiesta una distribuzione dell'energia affidabile ed efficiente.

4. Quali correnti nominali sono disponibili per i sistemi sbarre a bassa tensione?

La maggior parte dei sistemi sbarre a bassa tensione supportano valori di corrente compresi tra 400 A e 6300 A, a seconda dei requisiti del progetto e della progettazione del sistema.

5. La blindosbarra può essere personalizzata per progetti specifici?

SÌ. Produttori e fornitori di busway professionali come Fenghua Electric possono fornire soluzioni personalizzate di busway in base alla capacità di corrente, all'ambiente di installazione, al livello di protezione e al layout del progetto.

6. La blindosbarra sandwich è sicura per la distribuzione di energia industriale?

SÌ. I sistemi di condotti sbarre a bassa tensione di alta qualità sono caratterizzati da un forte isolamento, elevati livelli di protezione e un'affidabile resistenza ai cortocircuiti, garantendo un funzionamento sicuro e stabile.

7. Come scelgo un produttore o fornitore affidabile di busway?

È necessario valutare l'esperienza di produzione, le certificazioni, i casi di progetto, la capacità di personalizzazione e il supporto tecnico del produttore del busway prima dell'acquisto.

8. Come posso ottenere un preventivo per il Busway Sandwich a bassa tensione?

Per ottenere un prezzo accurato della blindosbarra a bassa tensione, di solito è necessario fornire al fornitore dettagli come la corrente nominale, la lunghezza della blindosbarra, il tipo di installazione e i disegni di progetto.
