Busway verticale a sandwich

Posizionamento del prodotto: una soluzione efficiente per la trasmissione di potenza su misura per scenari di distribuzione di potenza verticale

La barriera blindata verticale elettrica Qingdao Fenghua è una soluzione di distribuzione di energia ad alta corrente realizzata meticolosamente per scenari come alberi di distribuzione di energia in grattacieli e trasmissione di energia verticale in impianti industriali. Integrando una struttura impilabile compatta "sandwich" con un design ottimizzato per l'installazione verticale, il prodotto raggiunge molteplici progressi nell'utilizzo dello spazio, nell'efficienza della trasmissione di potenza, nella sicurezza e nella stabilità, affermandosi come la scelta principale per la distribuzione di potenza verticale in contesti architettonici e industriali moderni.

Parametri tecnici

Tecnologie principali: innovazioni prestazionali negli ambienti verticali

1. Struttura impilabile "sandwich" personalizzata: un design compatto adattato agli spazi verticali

Il prodotto utilizza una struttura "sandwich" caratterizzata dall'impilamento stretto e senza spazi di conduttori trifase. I conduttori sono direttamente isolati tra loro utilizzando materiali dielettrici ad alte prestazioni, eliminando completamente i vuoti d'aria tra le fasi. Specificamente ottimizzata per scenari di installazione verticale, la disposizione dei conduttori e la struttura dell'involucro sono state perfezionate per ridurre il volume complessivo di oltre il 30% rispetto ai tradizionali sistemi sbarre. Questo design consente un adattamento perfetto all'interno degli spazi ristretti degli alberi di distribuzione dell'energia, consentendo la massima capacità di trasporto di corrente all'interno di canali verticali limitati^.

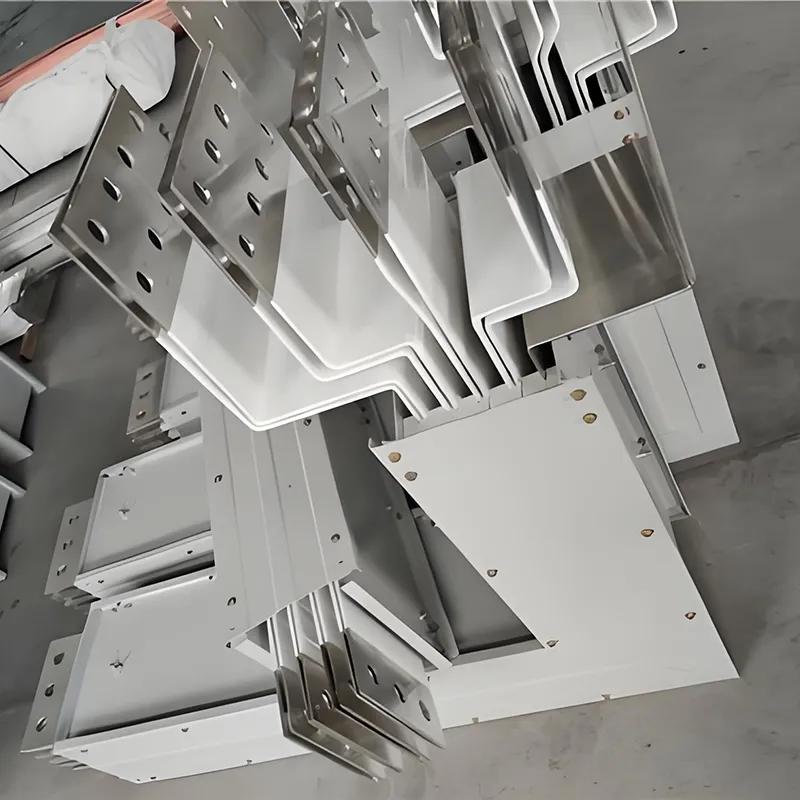

2. Conduttori in rame ad elevata purezza: garantire l'efficienza nella trasmissione di potenza verticale

Come materiale conduttore viene selezionato rame elettrolitico di grado T2 con una purezza ≥ 99,95%. A 20°C, la sua resistività è pari a 0,01777 Ω·mm²/m e la sua conduttività supera il 98%. Negli scenari di trasmissione di potenza verticale, questa caratteristica di bassa resistenza riduce efficacemente al minimo la caduta di tensione su lunghe distanze, garantendo tensioni di alimentazione stabili su ogni piano di un grattacielo. Le superfici del conduttore possono essere opzionalmente trattate con placcatura in stagno o argento per migliorare la resistenza alla corrosione, garantendo il mantenimento di una bassa resistenza di contatto a lungo termine, anche in ambienti umidi con alberi di distribuzione dell'energia, eliminando così potenziali rischi di surriscaldamento.

3. Sistema di dissipazione del calore verticale integrato: risolvere la sfida dell'aumento della temperatura su lunghe distanze

Per risolvere il problema del calore che tende ad accumularsi verso l'alto durante l'installazione verticale, il sistema utilizza un percorso di dissipazione del calore verticale in tre fasi: "Conduttore – Strato isolante – Involucro metallico". L'involucro è realizzato in lega di alluminio-magnesio estruso, con alette longitudinali di dissipazione del calore integrate sulla sua superficie. Rispetto alle custodie standard in acciaio, questo design aumenta la superficie di dissipazione del calore del 35% e aumenta di cinque volte l'efficienza della conduttività termica. A una temperatura ambiente di 40°C, l'aumento di temperatura dei terminali di connessione rimane ≤60K, mentre quello dell'involucro metallico rimane ≤30K, valori ben al di sotto degli standard del settore, garantendo così un funzionamento stabile durante la trasmissione di potenza verticale a lunga distanza.

4. Progettazione di sicurezza contro l'effetto camino: realizzazione di una robusta barriera tagliafuoco verticale

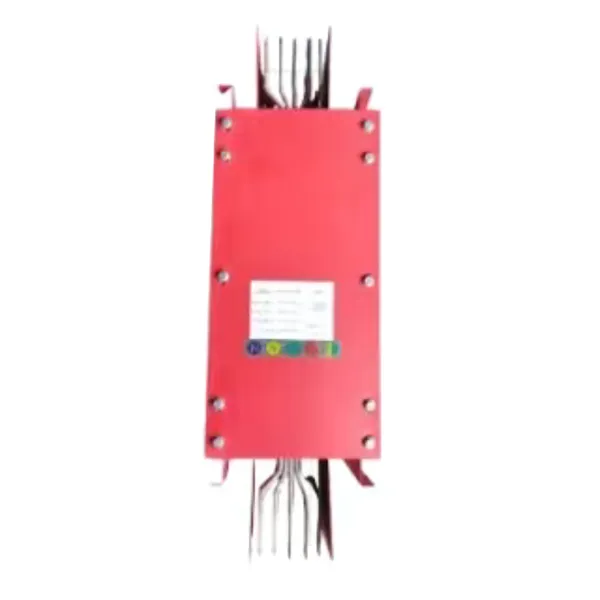

La struttura "sandwich" gapless elimina completamente i canali d'aria continui; in caso di incendio si impedisce al flusso d'aria calda di diffondersi rapidamente verso l'alto attraverso il sistema sbarre. Questo elimina efficacemente l'"effetto camino" alla fonte e ha superato con successo i test di autorevoli agenzie nazionali di sicurezza antincendio. Inoltre è disponibile come optional una variante resistente al fuoco; utilizzando uno strato isolante composito di nastro di mica e gomma siliconica ceramizzante, questa versione può mantenere l'alimentazione per oltre 180 minuti a temperature estreme di 960°C, soddisfacendo così i rigorosi requisiti per i circuiti di sicurezza antincendio negli edifici a molti piani.

Caratteristiche esclusive per l'installazione verticale

1. Sistema di connessione verticale modulare

Dotato di unità standard prefabbricate in fabbrica, il sistema utilizza bulloni a coppia controllata a doppia estremità e molle a disco per le connessioni in loco. Questo design consente una regolazione della tolleranza di installazione di ±4 mm, adattando efficacemente le deviazioni di precisione inerenti alle installazioni verticali. Il tempo di installazione per segmento è ≤10 minuti; rispetto al tradizionale cablaggio in cavo l’efficienza costruttiva è migliorata di oltre il 60%.

2. Design plug-in a più livelli: soddisfa in modo flessibile le esigenze di alimentazione specifiche del pavimento

Le uscite di derivazione possono essere aperte in qualsiasi posizione verticale lungo il condotto sbarre. Le unità di derivazione supportano l'hot plugging (inserimento e rimozione in condizioni di tensione), garantendo una sequenza di collegamento "terra prima, terra infine" per eliminare completamente il rischio di archi elettrici. Ogni piano può configurare in modo flessibile le unità di derivazione in base ai requisiti di alimentazione specifici senza la necessità di ricablare interi segmenti di sbarre collettrici, adattandosi perfettamente alle modifiche della disposizione del piano e alle esigenze di espansione della capacità tipiche degli edifici a molti piani.

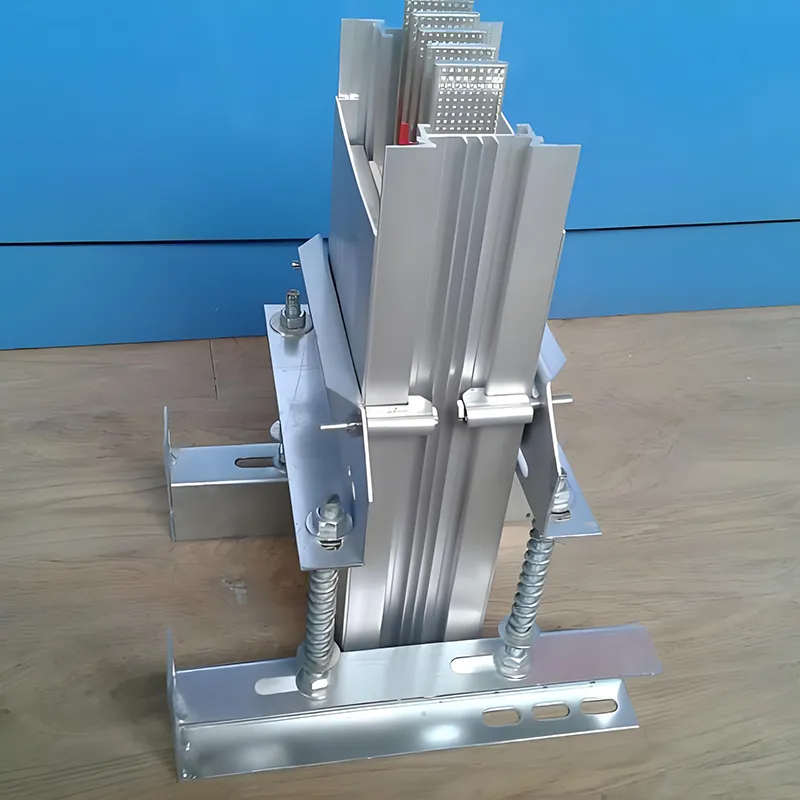

3. Rinforzo anticaduta e sismico

Specificamente progettato per scenari di installazione verticale, il sistema è dotato di staffe anticaduta dedicate e componenti di rinforzo sismico in grado di resistere a impatti di terremoti di magnitudo 8, garantendo così la stabilità strutturale del condotto sbarre in condizioni operative estreme. La spaziatura delle staffe può essere regolata in modo flessibile in base ai requisiti di altezza del pavimento: ≤3 m per le sezioni diritte e ≤1,5 ​​m per le sezioni angolari.

Scenari applicativi

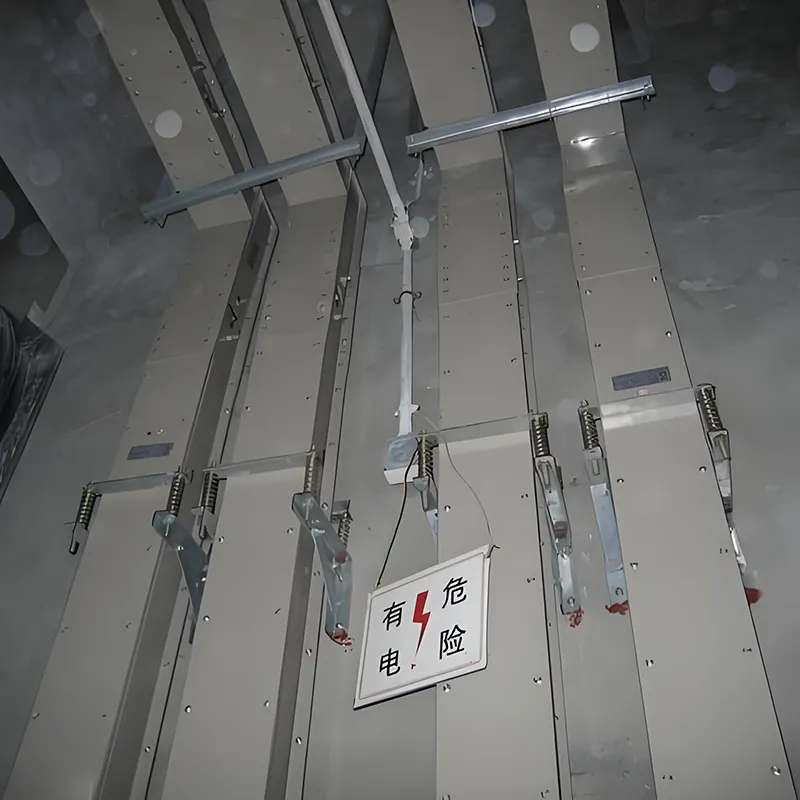

1. Pozzi di distribuzione dell'energia elettrica negli edifici a molti piani

Instradato verticalmente all'interno degli alberi di distribuzione dell'energia, il sistema funge da sostituto dei cavi tradizionali. A parità di capacità di corrente, occupa solo un terzo dello spazio richiesto dai cavi, risolvendo efficacemente il problema critico dello spazio limitato all'interno dei pozzi di distribuzione dell'energia a molti piani. La sua struttura completamente chiusa elimina pericoli quali infestazioni di roditori e rischi di incendio, migliorando così la sicurezza complessiva del sistema di distribuzione elettrica dell'edificio.

2. Trasmissione di potenza verticale negli impianti industriali

Fornisce alimentazione di dorsale verticale per apparecchiature su larga scala e linee di produzione automatizzate all'interno di strutture industriali a più piani. La sua elevata densità di trasporto di corrente è ideale per layout di apparecchiature concentrate, mentre la sua espandibilità modulare supporta adattamenti flessibili alle linee di produzione.

3. Ambienti verticali specializzati

I prodotti impermeabili in resina colata sono adatti per la trasmissione di potenza verticale in ambienti umidi e corrosivi, come tunnel sotterranei e sistemi di trasporto ferroviario. I prodotti resistenti al fuoco sono applicabili a scenari di distribuzione elettrica verticale con rigorosi requisiti di sicurezza antincendio, come quelli riscontrati nei settori petrolchimico e nucleare.

Valore del cliente

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. è situata nella bellissima città costiera di Qingdao, all'interno della nuova area della costa occidentale. Fondata nel 2005, l'azienda è un produttore leader specializzato in prodotti elettrici, tra cui portacavi, sistemi di condotti sbarre e armadi di distribuzione dell'energia. La nostra filiale, Qingdao Fenghua Electric Co., Ltd., opera in un ruolo complementare alla nostra società madre, stabilendo collettivamente una matrice di prodotti completa che copre l'intero spettro di apparecchiature per la distribuzione di energia. Negli ultimi anni l’azienda ha mantenuto un costante impegno nel campo dell’innovazione, ottenendo notevoli risultati nell’ambito del risparmio energetico e della riduzione dei consumi. Molti dei nostri prodotti, come le passerelle portacavi autobloccanti e i condotti sbarre compositi in rame-alluminio, hanno ottenuto riconoscimenti sul mercato per il loro alto valore aggiunto e il contenuto tecnologico avanzato. Inoltre, disponiamo di rapporti di prova completi e certificati di certificazione obbligatori che coprono un'ampia gamma di specifiche dei condotti sbarre, consentendoci di soddisfare pienamente le diverse e sfaccettate esigenze dei nostri clienti.

Scegliendo la verticale Sandwich Busway di Qingdao Fenghua Electric, beneficerai di:

• Ottimizzazione dello spazio: l'utilizzo dello spazio verticale è triplicato, rendendolo perfettamente adatto agli ambienti ristretti tipici dei pozzi di distribuzione dell'energia.

• Efficienza energetica: grazie ai conduttori in rame a bassa resistenza e al design strutturale a bassa reattanza, riduce le perdite di distribuzione dell'energia dal 10% al 20% ogni anno.

• Sicurezza e affidabilità: incorporando un design anti-"effetto camino" insieme a più strati di protezione, costituisce una robusta barriera tagliafuoco verticale.

• Adattabilità flessibile: con un'interfaccia plug-in a più livelli e funzionalità di installazione modulare, si adatta alle future modifiche della disposizione del pavimento e ai requisiti di espansione delle apparecchiature.

• Garanzia del marchio: supportati da 18 anni di esperienza nella produzione specializzata di Qingdao Fenghua, forniamo un servizio post-vendita completo e supporto tecnico.

Domande frequenti

1.Che cos'è una blindosbarra sandwich verticale?

Una blindosbarra sandwich verticale è un sistema di distribuzione compatto ad alta corrente con conduttori in rame impilati, progettato per la trasmissione di potenza verticale sicura ed efficiente in grattacieli e officine industriali.

2.Quali sono i valori nominali di corrente e tensione?

Le blindosbarre verticali Fenghua Electric hanno una potenza nominale di 250 A–6300 A e ≤ 690 V CA, adatte a varie applicazioni di distribuzione ad alta corrente a bassa tensione.

3.Quali sono i materiali utilizzati per i conduttori?

Viene utilizzato rame elettrolitico T2 di elevata purezza, garantendo basse perdite, elevata conduttività e affidabilità a lungo termine.

4.Quali livelli di protezione sono disponibili?

La protezione varia da IP54 a IP68, a seconda del modello, rendendolo adatto per ambienti interni, esterni e difficili.

5.La blindosbarra può essere utilizzata in aree a rischio di incendio?

Sì, il modello resistente al fuoco è dotato di isolamento fino a 180°C e resistenza ai cortocircuiti progettati per un funzionamento sicuro in condizioni di incendio.

6.A quale altezza può essere installato verticalmente?

L'installazione verticale può arrivare fino a 200 metri, a seconda del tipo di blindosbarra e delle esigenze di carico.

7.L'installazione è semplice?

Sì, il design modulare e la struttura compatta consentono un'installazione rapida e pratica, riducendo la manodopera e i tempi di progetto.

8.Dove viene comunemente utilizzato?

Ideale per pozzi di edifici a molti piani, officine industriali, fabbriche, data center e altri scenari di distribuzione verticale ad alta corrente.
